Ocultas detrás de una atractiva placa perforada, las celosías Perform PL-4080 ofrecen un buen flujo de aire y un buen rendimiento ante las inclemencias del tiempo.
ENTRADA
DESCARGA
- Lamas extruidas ampliamente espaciadas para el máximo rendimiento del flujo de aire
El frontal de aluminio perforado oculta las celosías a la vez que ofrece un aspecto moderno
La pantalla se puede suministrar anodizada o lacada con pintura electrostática. Los módulos de lamas están lacados de serie con pintura electrostática negra para una máxima ocultación.
- Diseño antideslumbramiento
- Entrega en la obra como módulos prefabricados para una instalación eficiente
CARACTERÍSTICAS PRINCIPALES
- Orientación de la lama: Horizontal
- Tipo de montante: Oculto
- Profundidad: 191mm
- Paso de la lama: 100mm
- Peso: 21kg/m2 basado en un módulo de 2m x 2m
Descargue la hoja de datos para obtener detalles de la sección
CELOSÍAS
RESUMEN
- Clase de penetración de la lluvia: A hasta 3,0m/s
- Clase de flujo de aire: 3 (entrada y descarga)
- Coeficiente de flujo de aire Ce (entrada): 0,260
- Coeficiente de flujo de aire Cd (descarga): 0.253
- Factor K (entrada/descarga): 14,793 / 15,623
ENTRADA
DESCARGA
RENDIMIENTO FRENTE A LA LLUVIA IMPULSADA POR EL VIENTO (EN 13030:2001)
| Tasa de ventilación central(m/s) | 0,0 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 |
|---|---|---|---|---|---|---|---|---|
| Clase de penetración (13 m/s y 75 mm/h) | B | C | C | C | C | C | C | D |
| Eficacia (%) | 96,5 | 93,8 | 92,6 | 91,6 | 91,0 | 91,0 | 86,2 | 73,2 |
| Flujo de aire | Coeficiente de entrada Ce | 0,260 | Clase 3 | Coeficiente de descarga Cd | 0,253 | Clase 3 | ||
RESISTENCIA AL FLUJO DE AIRE

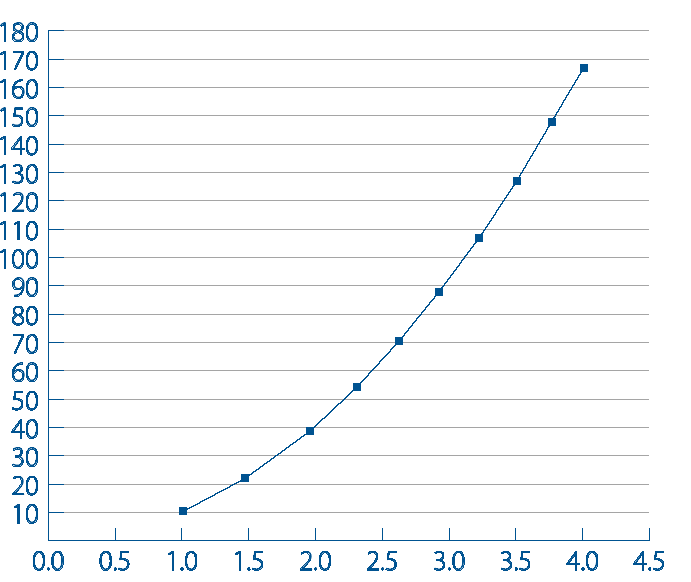

RESISTENCIA AL FLUJO DE AIRE - ENTRADA (Ce)

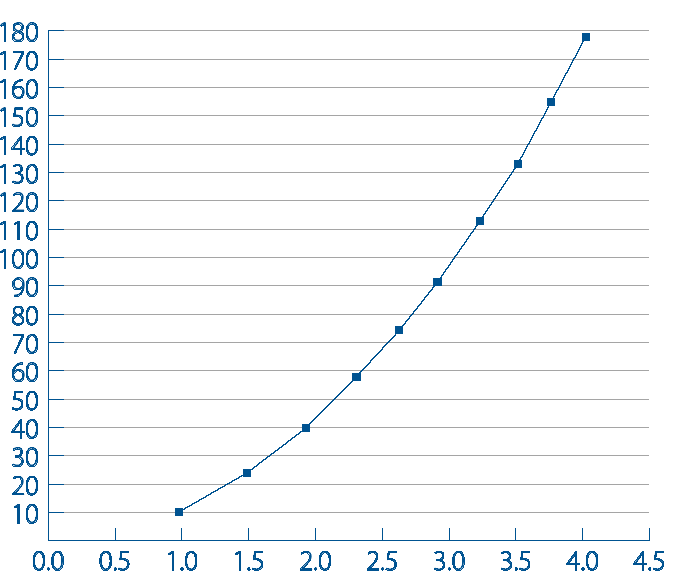

RESISTENCIA AL FLUJO DE AIRE - DESCARGA (Cd)
Nota: basado en un tamaño de 1 m x 1 m. Las celosías más pequeñas pueden tener una caída de presión mayor.
Consideraciones meteorológicas:
Las celosías Perform no son adecuadas para su uso en zonas donde las perforaciones puedan quedar bloqueadas u obstruidas por nieve, hielo, escombros u otros elementos. Para maximizar su rendimiento, evitar daños a la propiedad y proporcionar un entorno seguro, se deben inspeccionar y mantener regularmente.
MATERIALES Y ACABADOS
MATERIALES:
Chapa perforada: aleación de aluminio de 3 mm de espesor 1050 H14/H24 de serie.- Patrón de perforación: agujeros de 9,5 mm de Ø, con paso y centros escalonados de 12,7 mm.
- Celosías: aleación de aluminio 6063-T6.
OPCIONES DE ACABADO
- Celosías: pintura electrostática negra mate de serie
- Chapa perforada:
- Aluminio natural
- Anodizado transparente o en color
- Pintura electrostática de poliéster Mate (de serie) o brillante
EXTRAS OPCIONALES
- Glazing frame
- Parte superior / parte inferior / tapas laterales
- Paneles de cierre (de una sola capa o aislados)
- Mallas de protección contra pájaros y roedores, malla antiinsectos
- Puertas de lamas
- Amortiguadores
PROYECTOS
Especificaciones
La razón principal para usar celosías es permitir el paso del aire. La inclusión de celosías propone un equilibrio entre forma y función, en el que el aspecto de las celosías de la fachada juega un papel importante en el proceso de selección.
