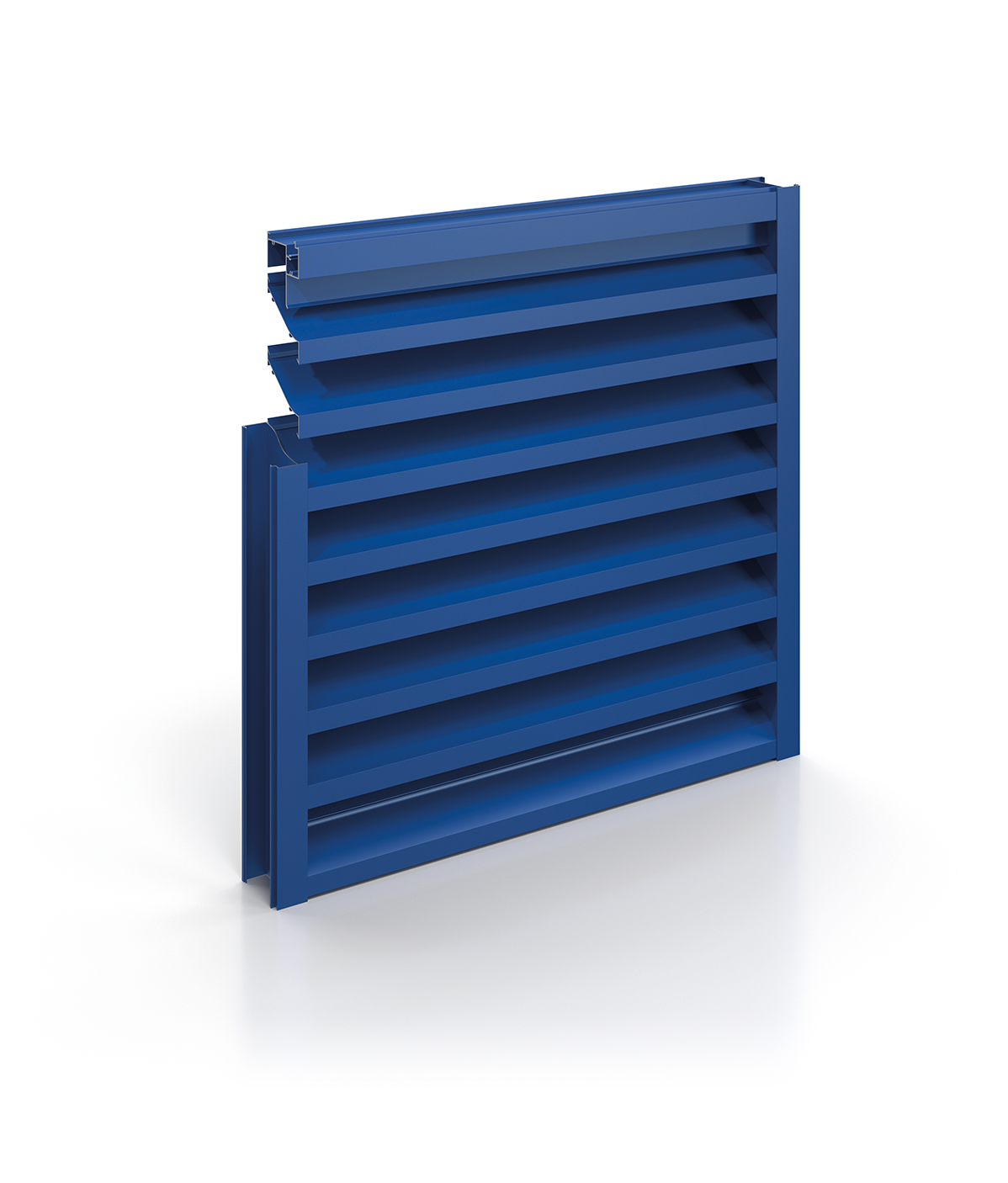

Celosías de ventilación modulares que ofrecen un excelente flujo de aire y un grado de protección contra la lluvia. Disponibles con montantes vistos y ocultos.

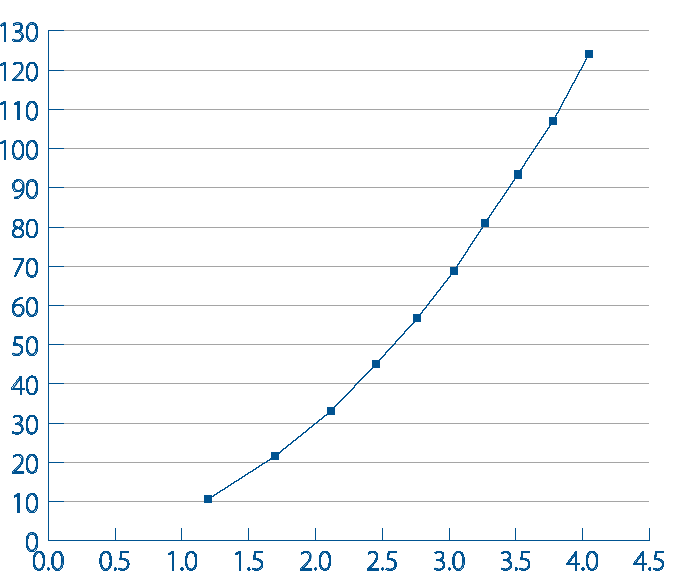

ENTRADA

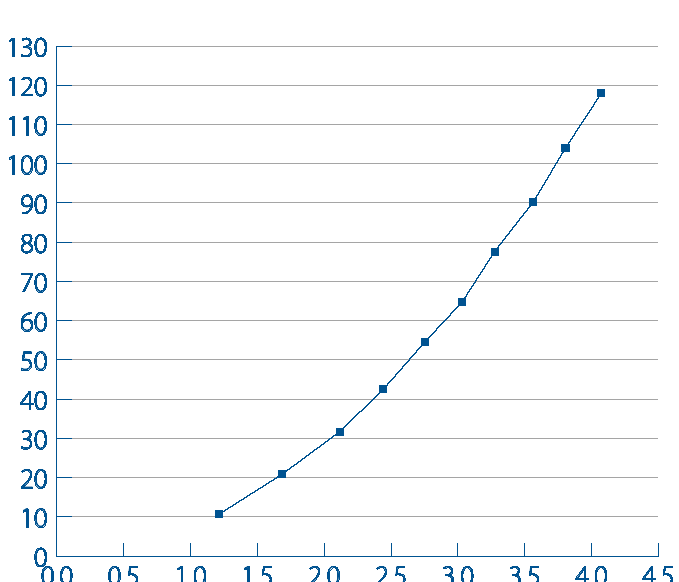

DESCARGA
Clasificaciones basadas en ensayos conforme a EN 13030.
Características y ventajas
- Lamas extruidas de paso ancho para un rendimiento máximo del flujo de aire.
- Diseñado para ofrecer cierta protección contra la lluvia impulsada por el viento a velocidades frontales más bajas.
- Variedad de montantes para crear el efecto deseado en la fachada (visibles u ocultos)
- Ensayado conforme a EN 13030 y certificado por AMCA para un rendimiento demostrado.
- Marcos acristalados opcionales para una fácil integración en muros cortina o fachadas acristaladas.
- Para aplicaciones que requieran comportamiento resistente a explosiones, consulte el modelo BL-4089
- Se entregan en la obra como módulos prefabricados para una instalación eficaz.
Calculadoras de especificaciones
Hemos creado 2 herramientas para ayudarlo con su proceso de especificación. Uno para ayudarle a calcular la caída de presión para el modelo de persiana CS elegido, el otro para ayudarle a calcular el área de lama necesaria para su proyecto.
CARACTERÍSTICAS PRINCIPALES
- Orientación de las lamas: horizontal
- Opciones de unión
- Horizontal: visible o invisible
- Vertical: visible (montante con enclavamiento) o invisible
- Profundidad: 102 mm (montante visible) / 154 mm (montante empotrado) / 108 mm (marco acristalado)
- Paso de la lama: 100 mm
- Peso: 13 kg/m2, basado en un módulo de 2 m x 2 m
- Dimensiones máximas del módulo (asado en una carga de viento de 1,5 kPa):
- Anchura máx.: 3600 mm*
- Altura máx.: 3600 mm*
* Peso máximo por unidad: 150 kg, incluidos los accesorios.El acceso a obra y la capacidad de elevación deben evaluarse previamente a la especificación y la instalación.
Para esquemas detallados, consulte la ficha técnica.
CELOSÍAS
EN 13030
- Clase de flujo de aire: 2 (entrada y descarga)
- Coeficiente de flujo de aire Ce (entrada): 0,338
- Coeficiente de flujo de aire Cd (descarga): 0,345
- Clase de rendimiento en cuanto a la lluvia impulsada por el viento
- 13 m/s, 75 mm/h = C hasta 1,0 m/s
AMCA 500-L
- Clase de flujo de aire: 2 (entrada y descarga)
- Coeficiente de flujo de aire Ce (entrada): 0,34
- Coeficiente de flujo de aire Cd (descarga): 0,39
- Clase de rendimiento en cuanto a la lluvia impulsada por el viento: no ensayado
MATERIALES Y ACABADOS
MATERIALES:
- Aleación de aluminio 6063-T6
- Espesor nominal: 1,73 mm para las lamas; 2,05 mm para los perfiles superiores, inferiores y laterales, y los montantes.
- Los componentes de aluminio se fabrican con un contenido reciclado mínimo del 55 % (mezcla de restos de pre y posconsumo).
OPCIONES DE ACABADO
- Acabado natural
- Anodizado transparente o en color
- Revestimiento de polvo de poliéster mate (estándar) o brillante
EXTRAS OPCIONALES
- Marco acristalado
- Bandeja de cornisa
- Paneles de cierre (de una sola capa o aislados)
- Mallas de protección contra pájaros y roedores, malla antiinsectos
- Puertas de lamas
- Amortiguadores
OPCIONES DE SEGURIDAD ADICIONALES
Resistente a explosiones – model BL-4089 (diseñado para soportar hasta 86,87 kPa de presión de explosión con un impulso de 536,41 kPa·ms).
PROYECTOS
Especificaciones
Guía de orientación
La razón principal para usar celosías es permitir el paso del aire. La inclusión de celosías propone un equilibrio entre forma y función, en el que el aspecto de las celosías de la fachada juega un papel importante en el proceso de selección.
