Celosías de ventilación de línea continua de 128 mm de profundidad con una excelente circulación del aire y cierta protección contra la lluvia.
ENTRADA

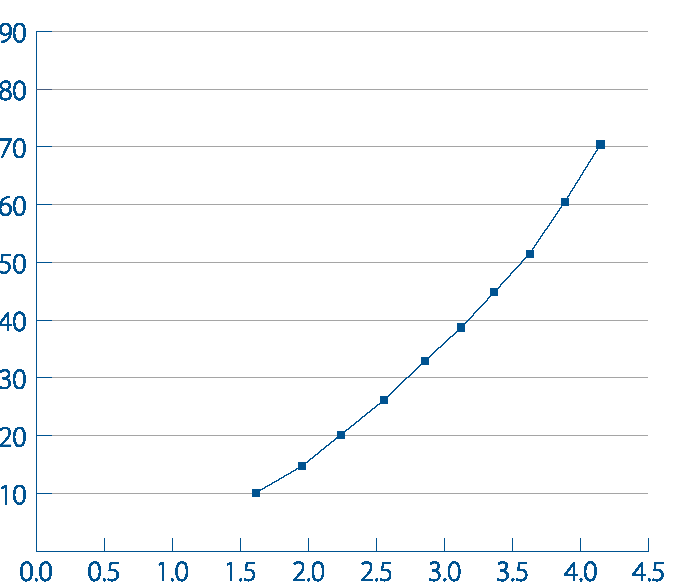

DESCARGA
Clasificaciones basadas en ensayos conforme a EN 13030.
Características y ventajas
- El diseño de lama sencillo ofrece un flujo de aire excelente y una baja caída de presión
- Montantes ocultos para una apariencia de lama continua en la fachada
- Los soportes de las lamas se instalan en fábrica sobre los montantes, lo que garantiza un espaciado correcto y un montaje rápido.
- Fácil de instalar, se entrega en la obra en forma de componentes.
- Opcionalmente se pueden suministrar perfiles de cierre perimetrales y bandejas de cornisa
Calculadoras de especificaciones
Hemos creado 2 herramientas para ayudarlo con su proceso de especificación. Uno para ayudarle a calcular la caída de presión para el modelo de persiana CS elegido, el otro para ayudarle a calcular el área de lama necesaria para su proyecto.
CARACTERÍSTICAS PRINCIPALES
- Orientación de las lamas: horizontal
- Opciones de unión
- Horizontal: invisible
- Vertical: invisible
- Profundidad: 128 mm
- Paso de la lama: 75 mm
- Peso: 11 kg/m2, basado en un módulo de 2 m x 2 m
- Dimensiones máximas:
- Anchura estándar de la lama: 3000 mm*
- Altura máx.: no aplicable
- Montantes a un máx. de 1000 mm entre centros (basado en una carga de viento de 1,5 kPa) y en las juntas entre los tramos de lama
Para esquemas detallados, consulte la ficha técnica.
CELOSÍAS
EN 13030
- Clase de flujo de aire: 1 (entrada y descarga)
- Coeficiente de flujo de aire Ce (entrada): 0,400
- Coeficiente de flujo de aire Cd (descarga): 0,434
- Clase de rendimiento en cuanto a la lluvia impulsada por el viento
- 13 m/s, 75 mm/h = D hasta 3,5 m/s
MATERIALES Y ACABADOS
MATERIALES:
- Aleación de aluminio 6063-T6
- Espesor nominal: 1,6 mm para las lamas; 3,18 mm para los montantes.
- Los componentes de aluminio se fabrican con un contenido reciclado mínimo del 55 % (mezcla de restos de pre y posconsumo).
OPCIONES DE ACABADO
- Acabado natural
- Anodizado transparente o en color
- Revestimiento de polvo de poliéster mate (estándar) o brillante
EXTRAS OPCIONALES
- Perfiles de cierre perimetrales y bandejas de cornisa
- Paneles de cierre (de una sola capa o aislados)
- Mallas de protección contra pájaros y roedores, malla antiinsectos
- Puertas de lamas
- Amortiguadores
PROYECTOS
Especificaciones
Guía de orientación
La razón principal para usar celosías es permitir el paso del aire. La inclusión de celosías propone un equilibrio entre forma y función, en el que el aspecto de las celosías de la fachada juega un papel importante en el proceso de selección.
