Rejillas de ventilación antilluvia Bold Line que utilizan dos profundidades de lama para permitir la creación de diseños de fachada únicos, personalizados con patrones, colores y líneas de sombra.
ENTRADA

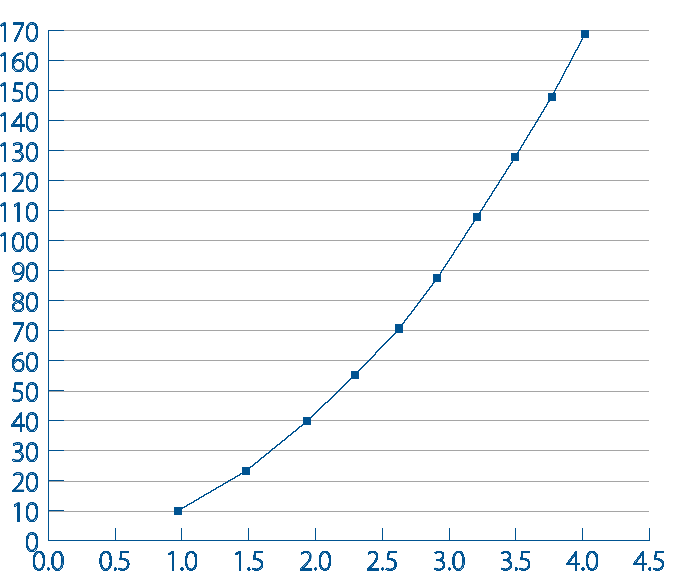

DESCARGA
Clasificaciones basadas en ensayos conforme a EN 13030.
Características y ventajas
- Complejo diseño de la lama extruida con varios canales para maximizar el rendimiento de la protección contra la lluvia.
- Las lamas estándar y de acento pueden especificarse en proporciones y disposiciones personalizadas para lograr el efecto deseado.
- Varias opciones de estilos de montantes a fin de lograr la integración con otros elementos de la fachada o una línea continua.
 |
||
| Junta de tope vista | Empotrado | Oculto |
- Las celosías pueden suministrarse en un solo color, con algunas lamas en un color de acento o en varios colores a juego.
- Ensayado conforme a EN 13030 y certificado por AMCA para un rendimiento demostrado.
- Se entregan en la obra como módulos prefabricados para una instalación eficaz.
- Diseño antideslumbramiento
Calculadoras de especificaciones
Hemos creado 2 herramientas para ayudarlo con su proceso de especificación. Uno para ayudarle a calcular la caída de presión para el modelo de persiana CS elegido, el otro para ayudarle a calcular el área de lama necesaria para su proyecto.
CARACTERÍSTICAS PRINCIPALES
- Orientación de las lamas: horizontal
- Tipos de montante: Visible, encastrado o oculto
- Profundidad: 183 mm
- Paso de la lama: 51mm
- Peso: 27 kg/m2, basado en un módulo de 2 m x 2 m
- Dimensiones máximas del módulo (asado en una carga de viento de 1,5 kPa):
- Anchura máx.: 3600 mm*
- Altura máx.: 3600 mm*
* Peso máximo por unidad: 150 kg, incluidos los accesorios.El acceso a obra y la capacidad de elevación deben evaluarse previamente a la especificación y la instalación.
Para esquemas detallados, consulte la ficha técnica.
CELOSÍAS
EN 13030
- Clase de flujo de aire: 2 (entrada), 3 (descarga)
- Coeficiente de flujo de aire Ce (entrada): 0,324
- Coeficiente de flujo de aire Cd (descarga): 0,273
- Clase de rendimiento en cuanto a la lluvia impulsada por el viento
- 13 m/s, 75 mm/h = A hasta 2,5 m/s
AMCA 500-L
- Clase de flujo de aire: 2 (entrada), 3 (descarga)
- Coeficiente de flujo de aire (entrada): 0,34
- Coeficiente de flujo de aire (descarga): 0,29
- Clase de rendimiento en cuanto a la lluvia impulsada por el viento
- 13 m/s, 75 mm/h = A hasta 3,5 m/s
- 22,3 m/s, 203 mm/h = A hasta 1,0m/s
MATERIALES Y ACABADOS
MATERIALES:
- Aleación de aluminio 6063-T6
- Espesor nominal: 1,52 mm para las lamas estándar; 1,91 mm para las lamas acentuadas; 1,60 mm para los perfiles superiores; 2,06 mm para los perfiles inferiores y laterales, y los montantes.
- Los componentes de aluminio se fabrican con un contenido reciclado mínimo del 55 % (mezcla de restos de pre y posconsumo).
OPCIONES DE ACABADO
- Acabado natural
- Anodizado transparente o en color
- Revestimiento de polvo de poliéster mate (estándar) o brillante
EXTRAS OPCIONALES
- Parte superior / parte inferior / tapas laterales
- Paneles de cierre (de una sola capa o aislados)
- Mallas de protección contra pájaros y roedores, malla antiinsectos
- Puertas de lamas
- Amortiguadores
PROYECTOS
Especificaciones
Guía de orientación
La razón principal para usar celosías es permitir el paso del aire. La inclusión de celosías propone un equilibrio entre forma y función, en el que el aspecto de las celosías de la fachada juega un papel importante en el proceso de selección.
