Celosías de alto rendimiento que ofrecen una gran protección contra la penetración de la lluvia impulsada por el viento, un buen flujo de aire y un aspecto de línea continua en la fachada.
ENTRADA
DESCARGA
- Diseño complejo de lamas extruidas para el máximo rendimiento de las rejillas de ventilación antilluvia
- Múltiples canales en las lamas y los componentes verticales para recoger y drenar agua del área de lamas
Las lamas de las celosías se recortan alrededor de los montantes negros empotrados para conseguir una apariencia de línea continua- Diseño antideslumbramiento
- Entrega en la obra como módulos prefabricados para una instalación eficiente
CARACTERÍSTICAS PRINCIPALES
- Orientación de la lama: Horizontal
- Tipo de montante: Empotrado
- Profundidad: 129mm
- Paso de la lama: 51mm
- Peso: 27kg/m2 basado en un módulo de 2m x 2m
Descargue la hoja de datos para obtener detalles de la sección
CELOSÍAS
RESUMEN
- Clase de penetración de la lluvia: A hasta 3,0m/s
- Clase de flujo de aire: 3 (entrada y descarga)
- Coeficiente de flujo de aire Ce (entrada): 0,289
- Coeficiente de flujo de aire Cd (descarga): 0.284
- Factor K (entrada/descarga): 11,973 / 12,398
ENTRADA
DESCARGA
RENDIMIENTO FRENTE A LA LLUVIA IMPULSADA POR EL VIENTO (EN 13030:2001)
| Tasa de ventilación central(m/s) | 0,0 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 |
|---|---|---|---|---|---|---|---|---|
| Clase de penetración (13 m/s y 75 mm/h) | A | A | A | A | A | A | A | B |
| Eficacia (%) | 100 | 100 | 100 | 99,8 | 99,9 | 99,8 | 99,9 | 98,7 |
| Flujo de aire | Coeficiente de entrada Ce | 0,289 | Clase 3 | Coeficiente de descarga Cd | 0,284 | Clase 3 | ||
RESISTENCIA AL FLUJO DE AIRE

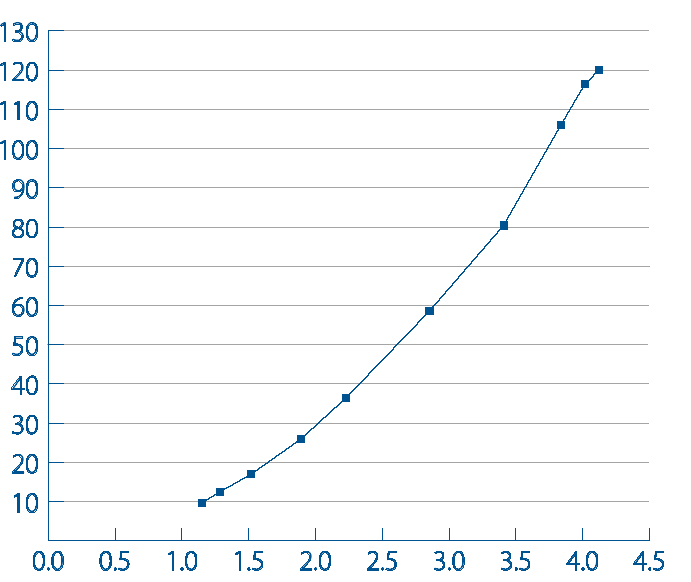

RESISTENCIA AL FLUJO DE AIRE - ENTRADA (Ce)
RESISTENCIA AL FLUJO DE AIRE - DESCARGA (Cd)
Nota: basado en un tamaño de 1 m x 1 m. Las celosías más pequeñas pueden tener una caída de presión mayor.
MATERIALES Y ACABADOS
MATERIALES:
- Aleación de aluminio 6063-T6
OPCIONES DE ACABADO
Montantes: pintura electrostática negra de serie.
Lamas de celosía y marcos perimetrales:
- Acabado natural
- Anodizado transparente o en color
- Pintura electrostática de poliéster Mate (de serie) o brillante
EXTRAS OPCIONALES
- Parte superior / parte inferior / tapas laterales
- Paneles de cierre (de una sola capa o aislados)
- Mallas de protección contra pájaros y roedores, malla antiinsectos
- Puertas de lamas
- Amortiguadores
PROYECTOS
Especificaciones
La razón principal para usar celosías es permitir el paso del aire. La inclusión de celosías propone un equilibrio entre forma y función, en el que el aspecto de las celosías de la fachada juega un papel importante en el proceso de selección.
